Делаем антенну для цифрового ТВ из двух кусков кабеля

Расскажу, как самостоятельно сделать элементарную антенну для цифрового ТВ. Подойдет и для кинескопного телевизора. Просто находка для дачи или дома в сельской местности!

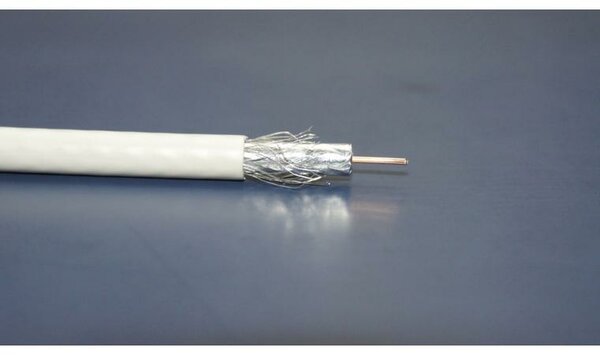

Берем два мотка толстого кабеля (сигнал чище) на 75 ОМ. Один пойдет на саму антенну, другой подключим к телевизору. Окусываем от первого мотка отрезки 53 см и 17,5 см.

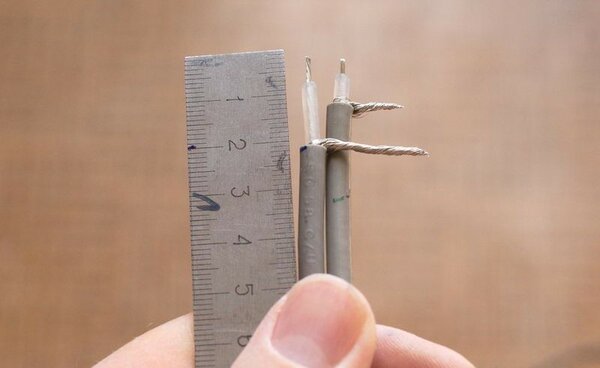

Далее зачищаем от обмотки концы отрезков по 2 см с каждой стороны.


Источник изображения: Яндекс.Картинки
Источник изображения: Яндекс.Картинки

Теперь действия с длинным отрезком. "Лохматую" оплетку кабеля соединяем и скручиваем в пучок. С оголенного кабеля срезаем сантиметр изоляции, чтобы торчала только основная тоненькая жила. Скручиваем ее с пучком из оплетки. Запаиваем оловом концы для прочности контактов. Желательно предварительно их залудить.


Источник изображения: Яндекс.Картинки
Источник изображения: Яндекс.Картинки

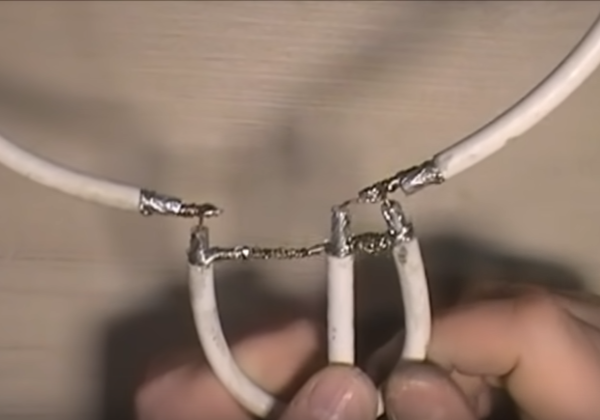

Аналогичные манипуляции проводим с концами короткого 17-ти сантиметрового отрезка, только скрученную оплетку и центральную жилу не спаиваем вместе. Теперь зачищаем один конец кабеля, который пойдет к телевизору. Здесь оплетку скручиваем в два пучка. Растопыриваем их в разные стороны и припаиваем к каждому пучку конец короткого отрезка, чтобы получилась конструкция типа вилки. А уж на боковые зубцы вилки напаиваем кольцо из длинного отрезка. Жилу из кабеля посередине соединяем с одной из боковых и идущей от кольца. То есть замыкаем все контакты.


Источник изображения: Яндекс.Картинки
Источник изображения: Яндекс.Картинки

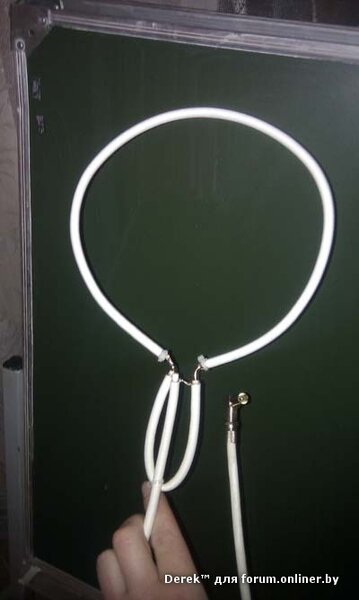

Антенна готова! Осталось на свободный конец кабеля накрутить контактный штекер для подключения к телевизору. Заматываем все места спайки изолентой и подключаем нашу самоделку к телевизору.


Источник изображения: Яндекс.Картинки
Источник изображения: Яндекс.Картинки

Направлять антенну следует на ретранслятор. Я так 45 цифровых каналов с отличным сигналом поймал))) Пользуйтесь!
