Как сделать из аккумуляторного шуруповёрта, сетевой (220V)
Как сделать из аккумуляторного шуруповёрта, сетевой (220V)

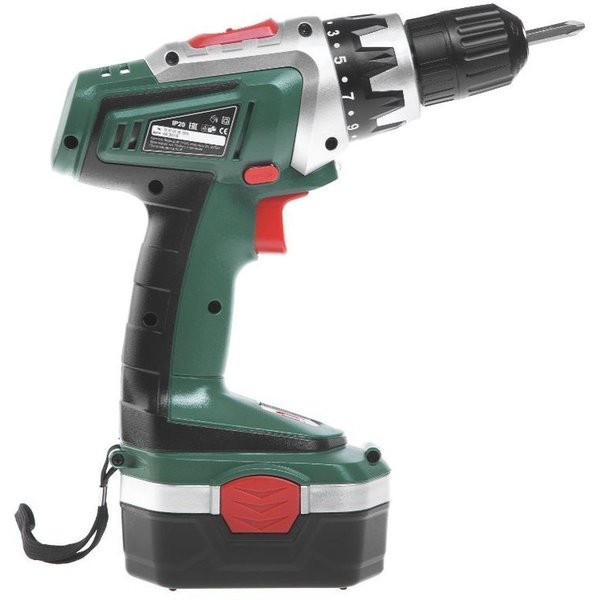

Многие из нас имеют аккумуляторные шуруповёрты. Хороший инструмент, но есть одна слабость у него - срок жизни аккумуляторов. Наступает такой момент, когда аккумуляторы перестают "держать заряд".

Выход конечно же прост - купить новый.

Но если не хочется тратиться постоянно на новые аккумуляторы, то можно сделать его сетевым (питающимся от блока питания).

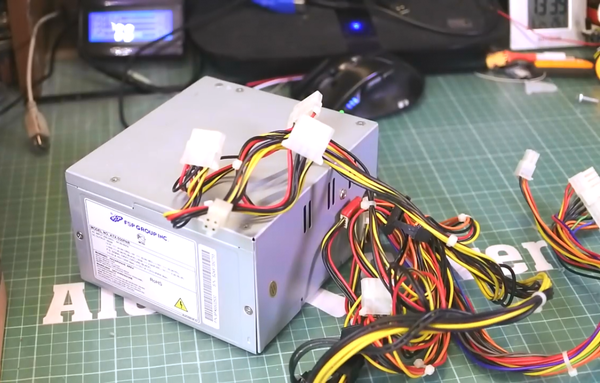

Чтобы не выдумывать самодельную схему БП, можно применить уже готовый - блок питания от компьютера (если у вас шуруповёрт 12-Вольтовый)

Как сделать из аккумуляторного шуруповёрта, сетевой (220V)

Одно из выходных напряжений такого БП, как раз - 12 Вольт. И самое главное - этот БП может питать потребителей с током нагрузки до 20-25 А.

Как сделать из аккумуляторного шуруповёрта, сетевой (220V)

Итак, приступим.

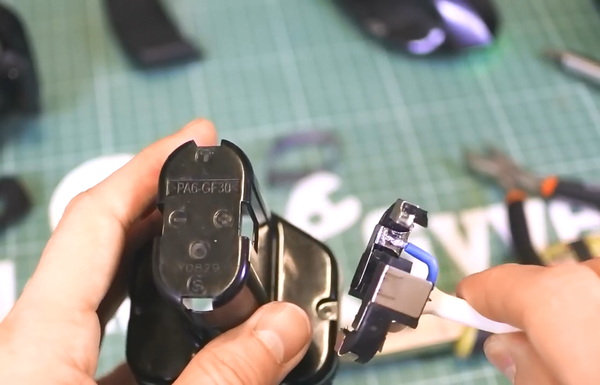

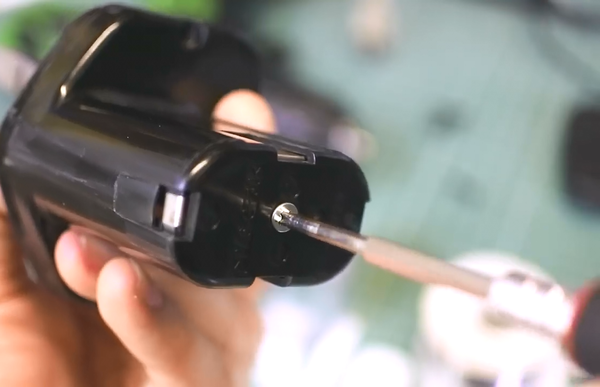

Разбираете съёмный корпус аккумулятора.

Как сделать из аккумуляторного шуруповёрта, сетевой (220V)

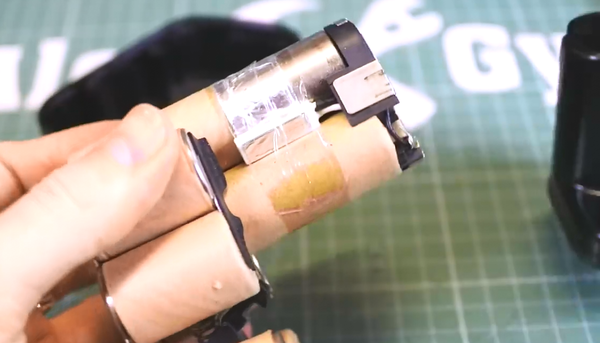

Вынимаете "отживший своё" аккумулятор.

Как сделать из аккумуляторного шуруповёрта, сетевой (220V)

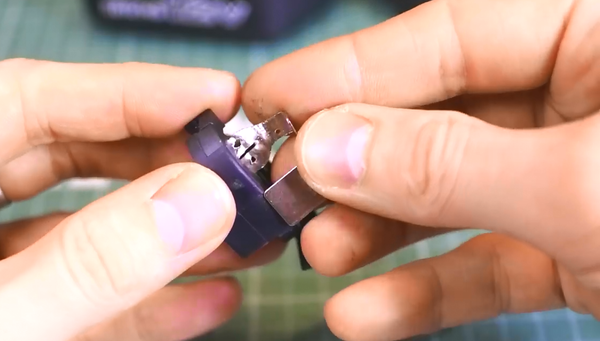

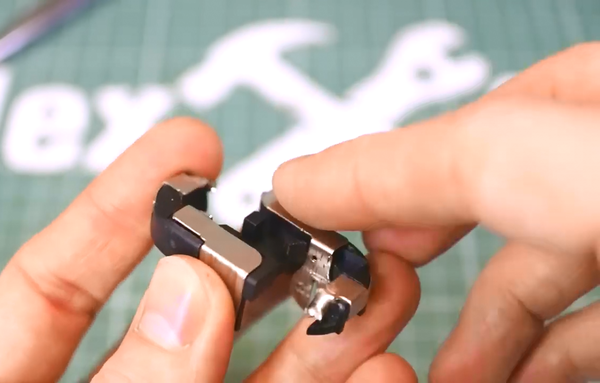

От него, вам нужна только контактная колодка.

Как сделать из аккумуляторного шуруповёрта, сетевой (220V)
Как сделать из аккумуляторного шуруповёрта, сетевой (220V)

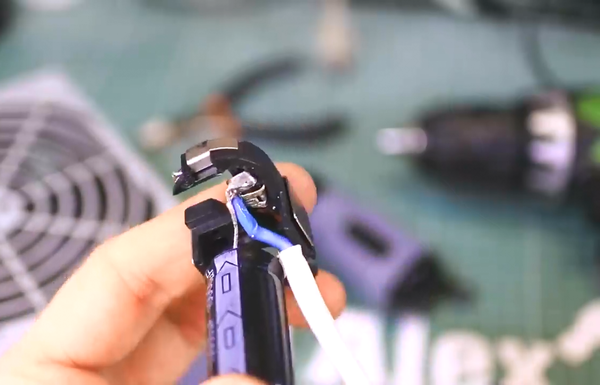

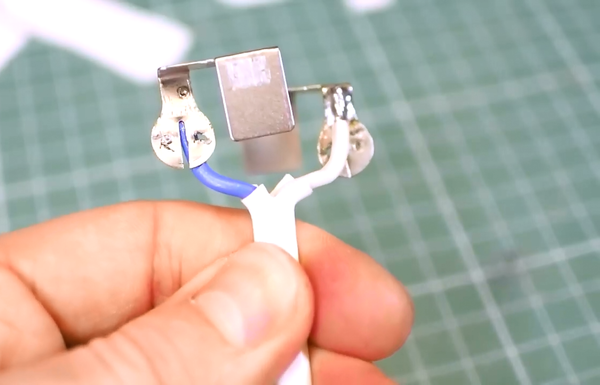

Припаиваете к контактам кабель. Не перепутайте "+" и "-".

На сечении кабеля не экономьте - используйте гибкий медный кабель, сечением 2,5 мм2. Оптимально подойдёт ПВС 2х2.5

Как сделать из аккумуляторного шуруповёрта, сетевой (220V)

Вставляете контактную колодку на законное место.

Как сделать из аккумуляторного шуруповёрта, сетевой (220V)

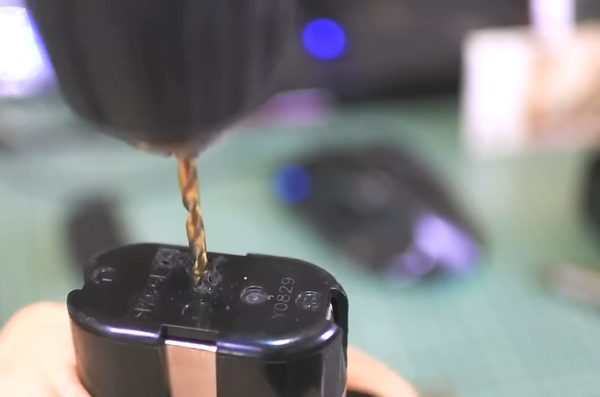

Сквозь торец корпуса и клеммную колодку, сверлите сквозное отверстие.

Как сделать из аккумуляторного шуруповёрта, сетевой (220V)

Это отверстие нужно для того, чтобы жёстко зафиксировать колодку.

Как сделать из аккумуляторного шуруповёрта, сетевой (220V)

Да, вот ещё совет: параллельно контактам, припаяйте конденсатор 25Вх10000мкФ. Он недорого стоит, но он поможет сгладить пусковые токи, которые могут вызвать срабатывание защиты блока питания.

Можете это сразу не делать - вдруг защита не будет срабатывать.

Как сделать из аккумуляторного шуруповёрта, сетевой (220V)

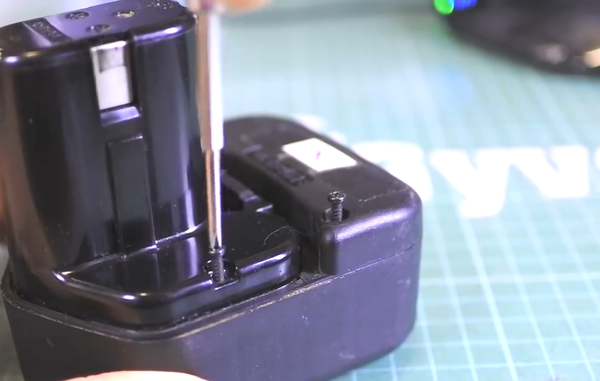

Собираете корпус без аккумуляторов. Под кабель просверлите отверстие. Кабель нужно зафиксировать - чтобы не вылазил.

Как сделать из аккумуляторного шуруповёрта, сетевой (220V)

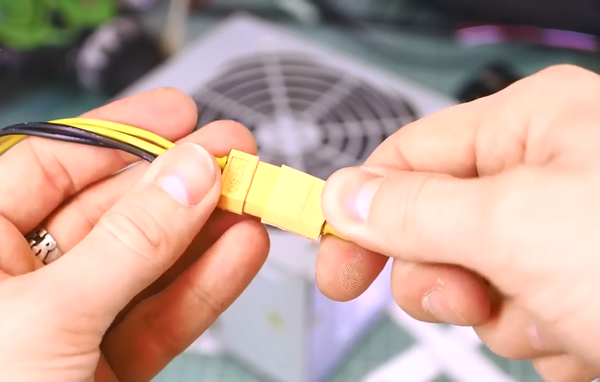

Для соединения с блоком питания, удобно пользоваться разъёмом.

Как сделать из аккумуляторного шуруповёрта, сетевой (220V)

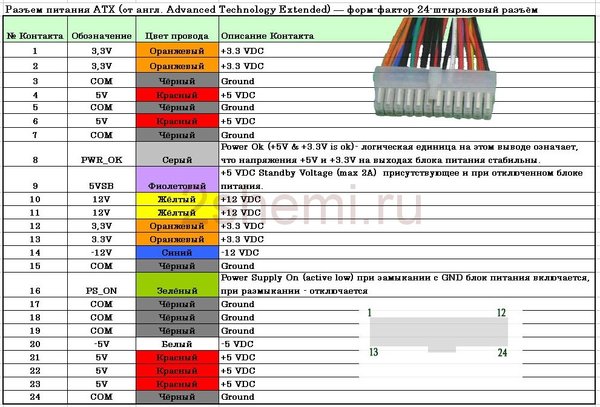

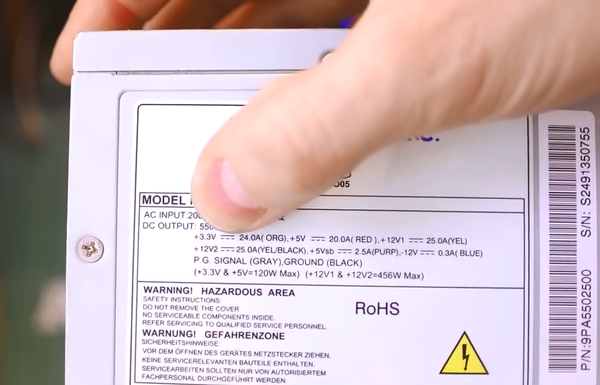

Чтобы определить, к каким проводам БП подключаться, посмотрите в интернете цветовую маркировку проводов вашего БП. Скорее всего, это будет чёрный и жёлтый провода.

Фото с https://gksteel.ru/

Фото с https://gksteel.ru/

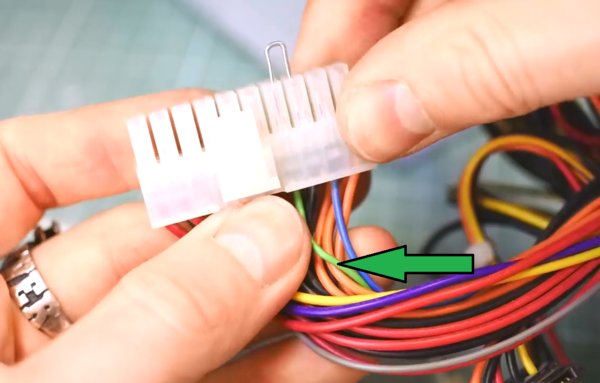

Блок питания просто так не запустится. Для этого нужно замкнуть зелёный провод на общий провод (чёрный). Это можно сделать перемычкой из обычной скрепки.

Как сделать из аккумуляторного шуруповёрта, сетевой (220V)

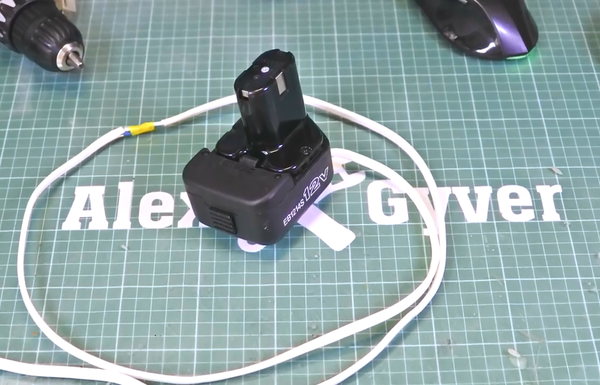

Всё! Шуруповёрт готов к работе :) Правда, теперь вы привязаны к розетке, но зато не болит голова о степени зарядки аккумулятора

Как сделать из аккумуляторного шуруповёрта, сетевой (220V)
