Как сделать простой универсальный съемник

Как сделать простой универсальный съемник

Как сделать простой универсальный съемник

В данном обзоре автор поделится снами идеей, как изготовить своими руками простой универсальный съемник, с помощью которого можно снимать с вала подшипники и шкивы.

Для изготовления самоделки используются различные обрезки металлолома. Поэтому себестоимость самодельного съемника практически нулевая.

Потребуются следующие материалы:

  • кусок профильной трубы;
  • металлическая пластина;
  • шпилька, болты, гайки;
  • отрезок квадратного прутка.

В первую очередь отрезаем кусок профильной трубы (квадратной).Как сделать простой универсальный съемник

При помощи болгарки делаем в заготовке треугольный вырез. Напильником убираем оставшиеся заусенцы на краях.

Как сделать простой универсальный съемник

Как сделать простой универсальный съемник

На противоположной стороне надо сделать прямые пропилы (причем центральный пропил должен быть шире — в него будет вставляться шпилька).

Как сделать простой универсальный съемник

Основные этапы работ

На следующем этапе автор отрезает кусок стальной пластины. В ней надо просверлить три отверстия: одно — под шпильку, два — под болты.

К центральному отверстию автор приваривает гайку, в которую вкручиваем шпильку.

Как сделать простой универсальный съемник

Вставляем шпильку в центральный паз в профильной трубе, и фиксируем болтами с гайками. Выступающие части болтов обрезаем болгаркой.



Как сделать простой универсальный съемник

Как сделать простой универсальный съемник

Накручиваем на шпильку еще одну гайку, и привариваем ее. К гайке надо приварить ручку (квадратный пруток).

Как сделать простой универсальный съемник

Как сделать простой универсальный съемник

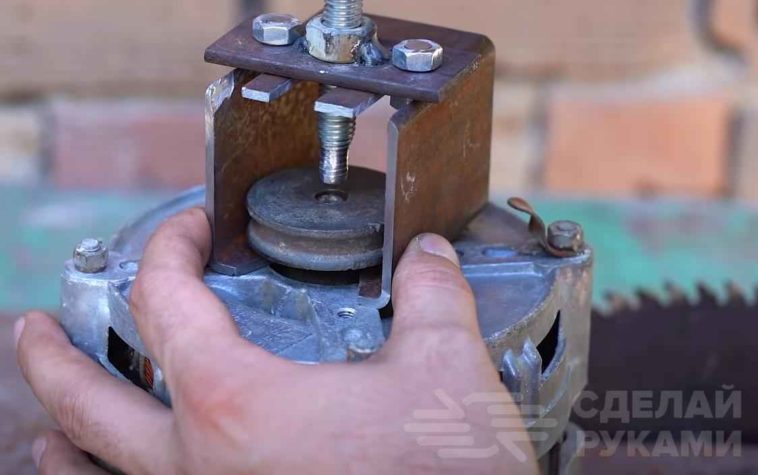

В завершении останется лишь зачистить сварные швы. Конец шпильки обтачиваем. Наша самоделка готова к работе.

Как сделать простой универсальный съемник

Подробнее о том, как сделать простой съемник шкивов и подшипников, можно посмотреть на видео ниже. Данной идеей с нами поделился автор YouTube канала Mr SunY.
