Как своими руками сделать гидравлические тиски

Как своими руками сделать гидравлические тиски

Как своими руками сделать гидравлические тиски

Если вам нужны мощные слесарные тиски, то рекомендуем обратить внимание на тисы с гидравлическим домкратом.

Для изготовления самоделки, помимо домкрата, потребуются также куски листового металла, отрезки уголка, швеллер. Отрезаем заготовки необходимого размера.

Как своими руками сделать гидравлические тиски

Два отрезка уголка автор приваривает к металлической пластине. Расстояние между уголками должно быть на пару миллиметров больше, чем ширина швеллера (подвижной площадки).

Как своими руками сделать гидравлические тиски

По центру пластины привариваем болт. Надеваем на него конец возвратной пружины, затем фиксируем его гайкой.

Как своими руками сделать гидравлические тиски

Как своими руками сделать гидравлические тиски

Еще один болт такого же диаметра привариваем к швеллеру. На него надеваем второй конец пружины, и тоже потом фиксируем гайкой.

Как своими руками сделать гидравлические тиски

Как своими руками сделать гидравлические тиски

Основные этапы работ

На следующем этапе к уголкам необходимо будет приварить металлическую пластину. Сварные швы зачищаем.

Как своими руками сделать гидравлические тиски

Далее в уголках нужно просверлить отверстия для крепления станины тисков к рабочему столу в мастерской или гараже.

Как своими руками сделать гидравлические тиски

К верхней части корпуса привариваем кусок швеллера. С торца и тыльной стороны автор приваривает куски металла. Еще один кусок швеллера надо приварить на подвижной площадке.

Как своими руками сделать гидравлические тиски

Как своими руками сделать гидравлические тиски

Далее необходимо будет приварить упор для гидравлического домкрата (его автор тоже делает из куска швеллера).

Как своими руками сделать гидравлические тиски

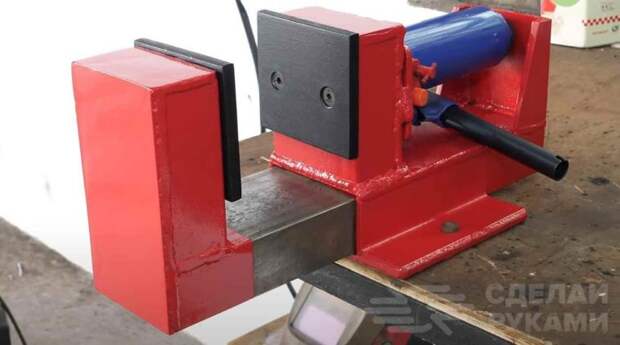

Устанавливаем домкрат, после чего крепим к губкам прижимные пластины. И затем останется только все покрасить.

Как своими руками сделать гидравлические тиски

Данный обзор подготовлен на основе авторского материала — видеоролика с YouTube канала Diamleon Diy Builds. Если идея вам понравилась, напишите об этом в комментариях.
