Токарный станок из дерева своими руками

Токарный станок из дерева своими руками

Приветствую всех самоделкиных. Предлагаю ознакомится с моей версией изготовления токарного станка по дереву с приводом от дрели. Надеюсь, кого-то воодушевит мой проект на создание своего станка. Конструкция получилась надежной, жесткой и безопасной – работать на таком самодельном станке не страшно (по крайней мере мне, возможно самоделкины с драйва меня переубедят, но это не точно).

Токарный станок из дерева своими руками

В качестве «привода» использовал дрель Зубр.


Токарный станок из дерева своими руками

Для начала я смоделировал будущую поделку в 3D, и только потом приступил к изготовлению.

Токарный станок 3D модель.

Токарный станок из дерева своими руками

Токарный станок из дерева своими руками





Токарный станок из дерева своими руками

Сложно описать весь процесс в одной статье, потому пройдемся по основным узлам.

Основание.

Основание я изготовил из листа ДСП с двумя направляющими из бруса 50х50.

Токарный станок из дерева своими руками

Необходимый материал.

Токарный станок из дерева своими руками

Зажим для дрели вырезал из доски (лиственница) с болтом М8 и барашковой гайкой.

Крепление дрели.

Токарный станок из дерева своими руками

Передняя бабка.

Изготовлена из фанеры 10 мм, брусков 30х50 и 45х90 мм.

Токарный станок из дерева своими руками

Токарный станок из дерева своими руками

Токарный станок из дерева своими руками

Токарный станок из дерева своими руками

Токарный станок из дерева своими руками

Задняя бабка.

Конструктивно сделана аналогично передней.

Токарный станок из дерева своими руками

Токарный станок из дерева своими руками

Подручник.

Подручник также сделан из фанеры толщиной 10 мм и бруска 50х50 мм с накладкой из металлического уголка (уголок даже не знаю от чего – валялись в гараже до лучших времен и их славный час, как мы видим, настал).

Токарный станок из дерева своими руками

Токарный станок из дерева своими руками

Токарный станок из дерева своими руками

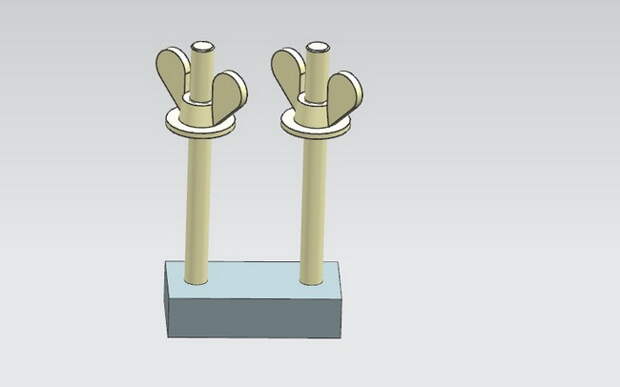

Закрепляются подвижные части при помощи вот таких самодельных винтов.



Токарный станок из дерева своими руками

Процесс изготовления и готовый токарный станок в работе, а также первую выточенную деталь вы можете увидеть на видео:



Ссылка на первоисточник
